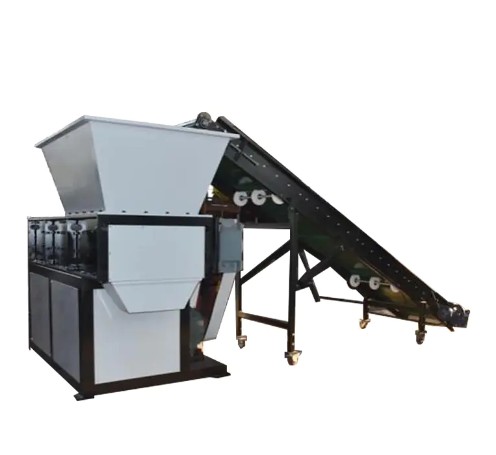

Trituratori industriali utilizzare due alberi controrotanti dotati di frese in lega speciale da applicare taglio, lacerazione ed estrusione forze simultaneamente, suddividendo i rifiuti solidi di grandi dimensioni in dimensioni di particelle controllabili. Rispetto ai trituratori monoalbero, i modelli a doppio albero offrono risultati ottimali Efficienza maggiore del 30%–50%. durante la lavorazione di materiali cavi, metalli ad alta durezza e rifiuti ingombranti, riducendo al contempo il consumo di energia 10%–15% . Fungono da apparecchiature di pretrattamento principali nelle linee di riciclaggio di rifiuti di plastica, rottami metallici, pneumatici usati e rifiuti elettronici.
Principi di funzionamento e meccanismi meccanici fondamentali
I trituratori industriali non sono semplici frantoi; sono macchine progettate con precisione basate sul principio della meccanica dei materiali "lo sforzo di taglio deve superare il limite di resistenza del materiale." Il motore aziona un riduttore epicicloidale per carichi pesanti, riducendo la velocità di rotazione a 15–40 giri al minuto erogando una coppia estremamente elevata per generare potenti forze di taglio.
Azione sinergica di taglio, strappo ed estrusione
Una volta entrato nella camera di frantumazione a V, il materiale subisce tre azioni meccaniche:
- Forza di taglio: Le frese in movimento superano le frese fisse con gioco zero, simili alle forbici; ideale per pneumatici, metalli e plastiche rigide;
- Forza di strappo: Le frese uncinate afferrano e allungano il materiale fino a fratturarlo; ideale per tessuti, sacchi tessuti e scarti di fibre;
- Forza di estrusione: Il materiale viene compresso e frantumato tra i due rulli; ideale per contenitori cavi e rifiuti ingombranti.
Equilibrio ingegneristico di coppia e velocità
La coppia (T) è il parametro fondamentale della capacità del distruggidocumenti, calcolata come T = (P×9550)/n . Ad esempio, a 100 chilowatt motore in funzione 80 giri al minuto attraverso un cambio 20:1 produce circa 11.937 Nm di coppia, sufficiente per tagliare pneumatici radiali con cintura in acciaio. Al contrario, lo stesso motore da 100 kW a 1.500 giri/min (come in un granulatore) produce solo circa 636 N·m, che causerebbero uno stallo immediato su materiali così resistenti.
In che modo i progetti strutturali chiave determinano le prestazioni di triturazione
Materiale della taglierina e design geometrico
Le frese sono forgiate in acciaio legato speciale (come acciaio rapido o acciaio per utensili), quindi lavorate con precisione e trattate termicamente per ottenere una durezza di 55–60 HRC . Le opzioni di spessore della taglierina includono 15 mm, 20 mm, 40 mm, 75 mm e 100 mm , con conteggi e disposizioni di artigli personalizzabili. Un esclusivo modello elicoidale (chevron) garantisce che solo 1-2 taglienti impegnino il materiale in ogni millisecondo, evitando sovraccarichi da impatto che potrebbero bloccare il motore.
Albero rotante esagonale ad ampio angolo
Il potente albero rotante è lavorato in acciaio speciale ad alta resistenza e per impieghi gravosi in una colonna esagonale ad ampio angolo, collegata tramite scanalature per garantire una distribuzione uniforme della coppia e una durata di servizio notevolmente estesa. Questa struttura resiste a elevate sollecitazioni torsionali, consentendo di alimentare direttamente materie prime di grandi dimensioni, come scocche complete di veicoli e tubi di grande diametro, senza pre-frantumazione.
Sistemi di azionamento: confronto idraulico ed elettrico
| Elemento di confronto | Azionamento idraulico | Azionamento motore a frequenza variabile (VFD) |
|---|---|---|
| Efficienza energetica | ca. 75% | ca. 95% |
| Coppia elevata a bassa velocità | Eccellente; resiste al surriscaldamento | Bene |
| Anti-inceppamento con inversione automatica | Risposta estremamente veloce | Risposta rapida |
| Costo di manutenzione | Superiore (è necessaria la prevenzione delle perdite d'olio) | Più in basso |
| Le migliori applicazioni | Rottami metallici pesanti, rifiuti pericolosi | Plastica, pneumatici, rifiuti solidi generici |
Gamma di materiali applicabili e scenari applicativi tipici
I trituratori bialbero possono processare più di 10 categorie principali di materiali, coprendo quasi tutti i campi del riciclaggio dei rifiuti solidi:
Dieci categorie principali di rifiuti applicabili
- Parti del veicolo: Pneumatici di scarto, mozzi di ruote, filtri dell'olio, gusci di motori, piastre di acciaio con spessore inferiore a 10 mm;
- Prodotti a tamburo: Fusti di plastica, fusti di metallo, fusti di vernice, contenitori IBC, fusti per imballaggio;
- Prodotti in metallo: Profili di alluminio, lattine per bevande, rottami di alluminio, rottami di acciaio, lamiere di rame;
- Categoria di rifiuti: Rifiuti domestici, rifiuti di cucina, rifiuti industriali, rifiuti di giardino;
- Prodotti in plastica: Tubi, raccordi, bottiglie, telai, blocchi, pellicole, sacchi in plastica;
- Legno e Carta: Rami di alberi, ceppi, sagome per costruzioni, blocchi di legno, giornali, cartone, carta ondulata;
- Apparecchi elettronici ed elettrici: Gusci di frigoriferi, circuiti stampati, alloggiamenti di computer, CD, televisori di scarto, lavatrici;
- Prodotti in vetro: Lana di vetro, bicchieri di vetro, prodotti in plastica rinforzata con fibra di vetro;
- Rifiuti sanitari: Piccoli dispositivi medici, rifiuti clinici, rifiuti farmaceutici, rifiuti infetti, rifiuti tipo siringa;
- Materiali pericolosi: Rifiuti solidi pericolosi, fusti contenenti sostanze inquinanti, rifiuti misti liquidi-solidi, aerosol, fanghi industriali, rifiuti radioattivi e barre di combustibile nucleare.
Esempi di applicazioni specifiche del settore
Riciclaggio di pneumatici usati: I trituratori bialbero eseguono la triturazione primaria per tagliare i pneumatici in strisce da 50–100 mm, seguita dalla triturazione secondaria monoalbero in trucioli da 10–20 mm per la pirolisi o la produzione di polvere di gomma. La capacità di elaborazione raggiunge 750–2.800 pneumatici all'ora a seconda del modello.
Trattamento RAEE (rifiuti elettronici): Per i grandi elettrodomestici come frigoriferi e lavatrici, i trituratori a doppio albero accettano direttamente intere unità. Combinati con la separazione magnetica e a correnti parassite, raggiungono un efficiente recupero di ferro, alluminio e plastica. Il volume post-triturazione viene ridotto di 60%–80% , riducendo notevolmente i costi di trasporto e stoccaggio.
Produzione di combustibile derivato dai rifiuti (CDR/CSS): Rifiuti industriali, rottami di plastica e tessuti usati vengono triturati 50 mm per servire come combustibile alternativo per il coprocessamento dei forni da cemento. I trituratori a doppio albero fungono da fase di frantumazione primaria, raggiungendo una produttività di 8-20 tonnellate all'ora .
Parametri di selezione chiave e indicatori tecnici
Quando si seleziona un trituratore industriale , valutare i seguenti parametri fondamentali per garantire che la macchina corrisponda alle caratteristiche del materiale, ai requisiti di capacità e ai processi a valle:
| Categoria dei parametri | Piccole attrezzature | Attrezzatura media | Attrezzature di grandi dimensioni |
|---|---|---|---|
| Potenza installata | 15-30kW | 30–75 kW | 75–200 kW |
| Capacità di elaborazione | 0,5–2 t/h | 2–8 t/ora | 8–20 t/ora |
| Velocità dell'albero | 15–25 giri al minuto | 10–20 giri al minuto | 8–15 giri al minuto |
| Dimensione delle particelle in uscita | 20–100 mm | 20–100 mm | 30–200 mm |
| Durata utile della taglierina | ca. 800–1,200 hours (re-sharpenable 3–5 times) |
Cinque domande di selezione critica
- Tipo e forma del materiale: Pellicola, plastica rigida, metallo o rifiuti misti?
- Dimensione massima del feed: Determina le dimensioni della tramoggia e il diametro dell'albero;
- Dimensione output target: È necessario il controllo del vaglio (albero singolo) o solo la triturazione grossolana (albero doppio)?
- Requisito di capacità: Produzione oraria o tonnellaggio giornaliero;
- Processo a valle: Collegamento alla linea di lavaggio, pellettizzatrice o incenerimento/discarica diretta.
Elementi essenziali della manutenzione e controllo dei costi a lungo termine
Cicli di manutenzione ordinaria
I cicli di ispezione e affilatura della taglierina si verificano generalmente ogni 200–500 ore di funzionamento , a seconda della durezza del materiale. Gli schermi (se presenti) richiedono un'ispezione regolare per verificare l'usura e l'accecamento; l'olio del cambio deve essere cambiato secondo i programmi del produttore; i sistemi idraulici (se presenti) richiedono controlli dell'integrità delle guarnizioni. Solitamente è previsto un tempo di inattività per la sostituzione pianificata della taglierina 2–4 ore per un equipaggio addestrato.
Strategie per ridurre i costi totali del ciclo di vita
I sistemi di controllo automatico PLC con funzioni di avvio, arresto, inversione e inversione automatica del sovraccarico prevengono efficacemente inceppamenti e bruciature del motore. Un sistema di tenuta dei cuscinetti a quattro strati impedisce ai detriti metallici di entrare in contatto con il grasso, prolungando la durata dei cuscinetti. Gli alloggiamenti di tipo diviso e le sedi dei cuscinetti assemblati consentono un rapido smontaggio e rimontaggio delle lame mobili, delle lame fisse e dei cuscinetti, riducendo significativamente i tempi di manutenzione e i costi di manodopera.
Tendenze tecnologiche e aggiornamenti intelligenti
Trituratori industriali stanno evolvendo verso intelligenza, funzionamento silenzioso e modularità. I nuovi modelli incorporano sensori per il monitoraggio dell’usura delle frese in tempo reale, con feedback PLC che regola automaticamente la velocità di avanzamento o attiva avvisi. La tecnologia di controllo del rumore riduce al minimo il rumore di funzionamento 75dB , soddisfacendo i requisiti ambientali interni. I design modulari consentono una rapida sostituzione del gruppo albero in base ai cambiamenti del materiale, consentendo l'uso multiuso da una singola macchina e migliorando il ritorno sull'investimento.
