A granulaare è un'apparecchiatura chiave che trasforma le materie prime sfuse in pellet dalla forma uniforme attraverso processi di estrusione, taglio e macinazione. È ampiamente utilizzaa nell'energia da biomassa, nella lavorazione chimica, nella produzione alimentare, nel setare farmaceutico e nell'industria dei mangimi agricoli. La sua funzione principale è quella di migliorare la fluidità del materiale, la densità apparente e la stabilità d'uso, riducendo al contempo l'inquinamento da polveri e le perdite di trasporto. Un granulatore adeguatamente configurato può migliorare l'utilizzo delle materie prime dal 15% al 30% e mantenere tassi di formazione del pellet superiori 95% , rendendolo il fulcro tecnico delle moderne linee di produzione del pellet.
Principio di funzionamento fondamentale: un processo in quattro fasi dalla materia prima al pellet finito
Il funzionamento del granulatore può essere suddiviso in quattro fasi continue: preparazione dell'alimentazione, formatura per estrusione, taglio a misura e macinazione/calibratura. I parametri del processo in ciascuna fase determinano direttamente le proprietà fisiche e la qualità dell'aspetto dei pellet finali.
Fase di preparazione dell'alimentazione
Le materie prime vengono prima alimentate in modo uniforme nella macchina tramite alimentatori vibranti. Per i materiali con un contenuto di umidità più elevato, è necessario un trattamento di pre-asciugatura prima di entrare nell'unità principale, controllando l'umidità all'interno Dall'8% al 15% per prevenire l'adesione alle pareti o la formazione di pellet sciolti durante l'estrusione. La stabilità della velocità di alimentazione influisce direttamente sulle fluttuazioni della produzione, richiedendo in genere il controllo interno della deviazione di alimentazione ±5% del valore impostato.
Fase di formatura per estrusione
Il materiale viene forzato attraverso i fori dello stampo sotto la potente compressione di due rulli o viti rotanti, formando strisce continue. I parametri di controllo chiave includono:
- Distanza tra i rulli: Da 0,5 mm a 2,0 mm ; troppo piccolo accelera l'usura, troppo grande comporta una densità insufficiente del pellet
- Temperatura di estrusione: Da 60°C a 120°C , regolato dinamicamente in base alle caratteristiche di fusione del materiale
- Rapporto lunghezza-diametro del foro della matrice: da 3:1 a 8:1 ; rapporti più alti migliorano la compattezza del pellet ma aumentano proporzionalmente il consumo energetico
- Potenza motore principale: le configurazioni comuni vanno da Da 55 chilowatt a 90 chilowatt , corrispondente a intervalli di capacità di Da 200 kg/ora a 800 kg/ora
Taglio a misura e molatura/dimensionamento
Il materiale in strisce viene tagliato alla lunghezza prestabilita mediante lame da taglio in lega, quindi entra nella zona di macinazione per la finitura superficiale. La velocità della lama è generalmente impostata tra 800 e 1500 giri/min e con controllo della velocità a frequenza variabile, controllo preciso della lunghezza del pellet all'interno da 2 mm a 30 mm può essere raggiunto. I pellet macinati devono passare attraverso un vaglio vibrante per la classificazione, con l'apertura del vaglio generalmente impostata su 1,2 volte la dimensione delle particelle target come limite superiore per garantire la concentrazione dimensionale dei pellet finiti.
Configurazione tipica dell'apparecchiatura e confronto dei parametri di prestazione

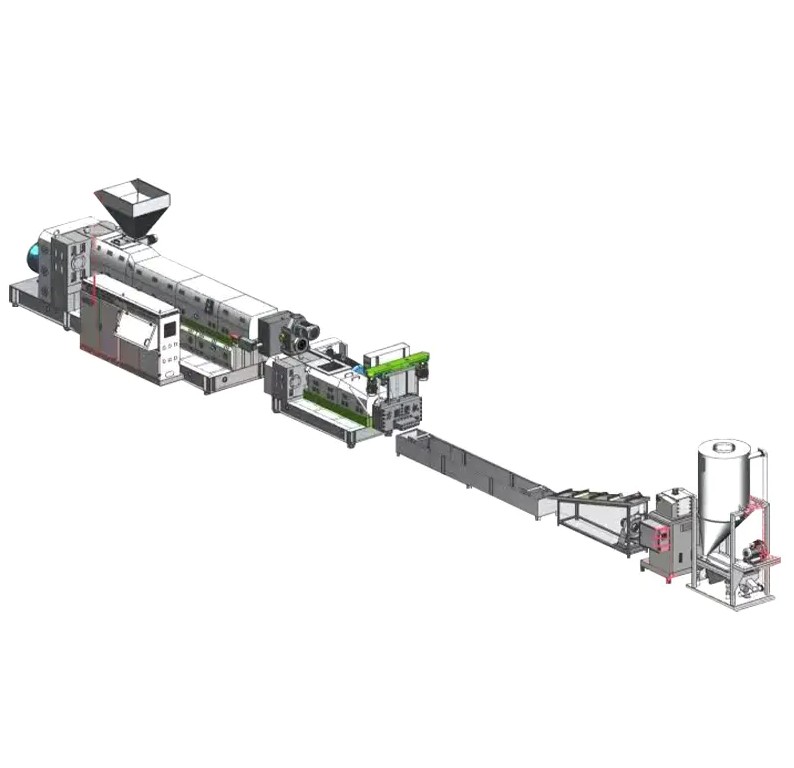

Una linea completa di produzione di pellet è costituita da una macchina principale, apparecchiature ausiliarie e sistemi di supporto. La selezione di ciascuna unità deve corrispondere alle caratteristiche delle materie prime, agli obiettivi di capacità e alle specifiche del prodotto finito. La tabella seguente confronta i parametri prestazionali degli schemi di configurazione comuni.
| Unità attrezzature | Specifiche chiave | Indicatori di prestazione | Descrizione della funzione |
|---|---|---|---|
| Estrusore principale | Diametro vite 175 mm, rapporto di riduzione 1:20 | Motoreee 90 kW , capacità 500 chilogrammi/ora | Unità di formazione del nucleo per estrusione |
| Contenitore alimentatore compattatore | Volume 720 L, controllo della frequenza variabile | Motoreee 55 kW , uniformità di alimentazione ±3% | Pretrattamento e alimentazione stabile |
| Alimentatore a nastro trasportatore | Lunghezza 5 m, larghezza nastro 600 mm | Velocità di trasporto da 0,5 a 2,0 m/s | Trasporto continuo di film o materiale sfuso |
| Estrusore ausiliario | Diametro vite 175 mm, testa portafiliera a schermo singolo | Motoreee 30 chilowatt , plastificazione ausiliaria | Estrusione secondaria per migliorare la compattezza |
| Serbatoio dell'acqua di raffreddamento | Acciaio inossidabile, lunghezza 4 m | Controllo della temperatura dell'acqua Da 15°C a 25°C | Modellazione rapida per prevenire l'adesione |
| Stendibiancheria soffiante | Ventilatore ad alta pressione, struttura in acciaio inox 2,5 m | Pressione dell'aria ≥3000 Pa | Rimuovere l'umidità superficiale residua |
| Pellettizzatrice a portale | Lame del piano in lega, controllo della velocità a frequenza variabile | Velocità Da 800 a 1500 giri/min | Taglio preciso su misura |
| Contenitore portaoggetti in acciaio inossidabile | Ventilatore di trasporto ad alta pressione, volume 1 m³ | Capacità di archiviazione 500 kg | Bufferizzazione e omogeneizzazione del prodotto finito |
Come mostrato nella tabella, il rapporto di potenza tra l'estrusore principale e il contenitore alimentatore di compattazione è di circa 1,6:1 , un rapporto convalidato dalla pratica ingegneristica per mantenere una pressione di estrusione stabile garantendo al tempo stesso la produzione. La corrispondenza tra la lunghezza del serbatoio di raffreddamento e la velocità della linea è altrettanto critica: ad una velocità della linea di 5 metri al minuto , un serbatoio da 4 m fornisce circa 48 secondi del tempo di residenza del raffreddamento, sufficiente a ridurre la temperatura superficiale del materiale al di sotto 40°C , soddisfacendo le esigenze di sagomatura per le successive operazioni di taglio.
Cinque campi di applicazione chiave: valore ingegneristico reale della tecnologia di pellettizzazione
Il valore tecnico di granulaares è dimostrato dalla loro adattabilità intersettoriale. I seguenti cinque campi illustrano i guadagni di efficienza specifici apportati dai processi di pellettizzazione:
Settore energetico da biomasse
La compressione dei rifiuti agricoli e forestali in combustibile in pellet di biomassa produce un potere calorifico di Da 4000 a 4800 kcal/kg , avvicinandosi ai livelli del carbone bituminoso di media qualità. L'efficienza della combustione del pellet è dal 20% al 30% superiore alla combustione diretta di materiale sfuso, con emissioni di polveri ridotte di oltre 60% . Una linea di produzione con una produzione oraria di 1 tonnellata può elaborare 3000 tonnellate di paglia o trucioli di legno all'anno, equivalenti a una sostituzione di circa 1500 tonnellate di carbone standard.
Settore Chimico e Riciclo della Plastica
Dopo il lavaggio e la triturazione, il film plastico di scarto entra nel granulatore per il riciclaggio. L'indice di fusione dei pellet riciclati può essere ripristinato Dall'85% al 95% di materiale vergine. Prendendo come esempio il riciclaggio del film in PP, la densità apparente dopo la granulazione aumenta da 0,15 g/cm³ per materiale sfuso a 0,55 g/cm³ , riducendo i costi di trasporto di circa 70% e occupazione dello spazio del magazzino entro 65% .
Settore dell'industria alimentare
Nella lavorazione profonda dei cereali, i granulatori vengono utilizzati per produrre pellet estrusi o riso ristrutturato. La pellettizzazione riduce il tempo di reidratazione di 40% e migliora significativamente l'uniformità del gusto. Ad esempio, dopo la granulazione per estrusione, la solubilità in acqua fredda dell'amido di mais aumenta da 8% to 35% , ampliando notevolmente gli scenari applicativi.
Settore Formulazioni Farmaceutiche
Dopo la granulazione a umido o a secco, i pellet di polvere di farmaco mostrano una migliore scorrevolezza: l'angolo di riposo migliora da 45° a 55° per polvere sciolta a da 25° a 35° , più che raddoppiando la fluidità. Ciò consente alle successive operazioni di compressione della compressa di ridurre la variazione del peso della compressa ±7% to ±3% , garantendo efficacemente l'accuratezza del dosaggio delle preparazioni solide orali.
Settore mangimistico agricolo
Dopo la pellettizzazione del mangime, l'assunzione di mangime per il bestiame aumenta del dal 10% al 15% e il rapporto di conversione del mangime migliora di Dall'8% al 12% . Nel frattempo, il tasso di spolveramento del pellet durante il trasporto rimane inferiore 3% , rispetto ai tassi di perdita di mangime sfuso tipicamente pari a dal 15% al 20% . Per un'impresa di mangimi con una produzione annua di 100.000 tonnellate , l’adozione di processi di pellettizzazione può ridurre di circa lo spreco di materia prima 12.000 tonnellate all'anno.
Raccomandazioni per la selezione e la configurazione: una guida pratica per abbinare le caratteristiche delle materie prime agli obiettivi di capacità
Quando acquistano un granulatore, le aziende devono valutare in modo completo quattro dimensioni: proprietà delle materie prime, requisiti di capacità, specifiche del prodotto finito e budget energetici. Di seguito sono riportati i punti chiave di selezione:
- Compatibilità delle materie prime : I materiali a base di fibre dovrebbero dare priorità ai granulatori a rulli, mentre i materiali termoplastici sono più adatti per i tipi di estrusione a vite; materiali con contenuto di umidità superiore 20% devono essere dotati di sistemi di pre-essiccazione
- Ridimensionamento della capacità : Seleziona la bilancia da laboratorio Da 10 a 50 kg/ora attrezzatura, selezione linee pilota Da 100 a 300 kg/ora e le linee di produzione di massa industriale selezionano le configurazioni sopra 500 kg/ora
- Selezione del foro della fustella : I pellet di biomassa vengono comunemente utilizzati da 6 mm a 8 mm aperture, vengono utilizzati principalmente pellet di mangime da 3 mm a 5 mm , e i pellet di plastica riciclata vengono selezionati in base alle specifiche della vite della macchina per stampaggio a iniezione a valle da 2 mm a 4 mm
- Precisione del controllo della temperatura : I termoregolatori dovrebbero raggiungere una precisione di ±1°C con controllo della temperatura indipendente multizona per prevenire surriscaldamenti localizzati e degrado dei materiali
- Materiale della lama : Quando si lavorano materiali contenenti fibre di vetro o riempitivi ad alta durezza, è necessario utilizzare lame in acciaio legato o carburo; per i materiali convenzionali sono sufficienti le lame in acciaio per utensili
Inoltre, si consiglia di dare la priorità ai modelli dotati di caricatore a doppio schermo. Il design a doppio schermo consente il cambio schermo senza arrestare la macchina, riducendo le perdite di produzione causate dai cambi di schermo Dall'8% al 12% sui modelli a schermo singolo di seguito 1% —particolarmente critico per la produzione continua.
Elementi essenziali di funzionamento e manutenzione: misure chiave per prolungare la durata delle apparecchiature e garantire la qualità del pellet
Il funzionamento stabile del granulatore dipende da strategie di manutenzione standardizzate. I seguenti cicli di manutenzione e elementi di ispezione sono compilati in base alle migliori pratiche del settore:
| Nome del componente | Ciclo di ispezione | Contenuto della manutenzione | Criteri di accettazione |
|---|---|---|---|
| Vite e canna | Ogni 500 ore di funzionamento | Misurare la distanza, pulire i depositi di carbonio | Liquidazione ≤0,3 mm |
| Filtro a schermo | Ogni shift or when pressure differential exceeds limits | Sostituire o pulire lo schermo | Differenziale di pressione ≤5MPa |
| Gruppo lama da taglio | Ogni 200 ore di funzionamento | Controllare l'usura dei bordi, regolare il gioco | Arrotondamento dei bordi ≤0,1 mm |
| Lubrificante per cambio | Ogni 6 mesi | Test del campione, sostituire l'olio invecchiato | Valore acido ≤1,0 mgKOH/g |
| Sistema di controllo della temperatura | Mensile | Calibrare le termocoppie, ispezionare gli elementi riscaldanti | Deviazione ±1°C |
Il rigoroso rispetto del programma di manutenzione di cui sopra può estendere il tempo medio tra i guasti (MTBF) da una media di 800 ore oltre 1500 ore , controllando al contempo le fluttuazioni della qualità del pellet causate da guasti alle apparecchiature interne ±2% .
Prospettive del settore: evoluzione intelligente ed ecologica della tecnologia di pellettizzazione
Granulatore la tecnologia sta attraversando una profonda trasformazione, passando dalla meccanizzazione alla digitalizzazione e dall’elevato consumo energetico a quello a basse emissioni di carbonio. Entro il prossimo Da 3 a 5 anni , le seguenti tendenze rimodelleranno il panorama del settore:
- Controllo adattivo intelligente : I sistemi di autoregolamentazione dei parametri di estrusione basati sulle caratteristiche del materiale in tempo reale possono comprimere il tempo di debug all'avvio 2 o 3 ore a sotto 20 minuti
- Recupero del calore di scarto e ottimizzazione energetica : L'utilizzo del calore di scarto derivante dalle sezioni di raffreddamento e stagionatura per il preriscaldamento delle materie prime può ridurre il consumo energetico complessivo dal 18% al 25%
- Cambio rapido modulare : Il design modulare delle teste portapettini e dei gruppi lame riduce i tempi di cambio delle specifiche del prodotto 4 ore to 30 minuti , migliorando l’economia della produzione di piccoli lotti e multivarietà
- Tracciabilità dei dati dell'intero ciclo di vita : I parametri di produzione, i lotti di materie prime e i risultati dei controlli di qualità per ciascun lotto di pellet sono completamente registrati su blockchain, soddisfacendo i requisiti di audit di conformità per le industrie alimentari e farmaceutiche
In sintesi, essendo l'attrezzatura principale della produzione di pellettizzazione, la maturità tecnica e la razionalità della configurazione di un granulatore determinano direttamente l'efficienza di conversione del materiale, la stabilità della qualità del prodotto finito e i costi operativi di produzione. Abbinando con precisione le caratteristiche delle materie prime ai parametri delle apparecchiature, implementando strategie di manutenzione preventiva e tenendo il passo con le tendenze di aggiornamento intelligenti, le aziende possono ottenere una produzione di pellet efficiente, standardizzata e sostenibile in molteplici campi tra cui energia da biomassa, riciclaggio di prodotti chimici, alimenti e prodotti farmaceutici e mangimi agricoli.
